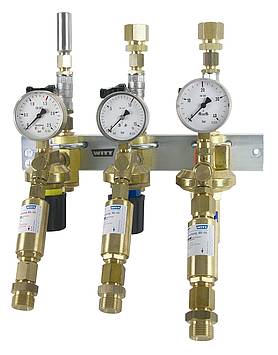

Сварочный пост Модель 503

Описание
Сварочный пост с интегрированными газовыми фильтрами для автоматов кислородной резки, использующих горючий газ, кислород  подогревательного пламени и режущий кислород.

Преимущества:
//фитинги на входе
//надежный газовый фильтр 622 (40 мкМ) для продления срока эксплуатации подключенной газовой арматуры
//запорный кран на входе, с четко обозначенными положениями ОТКР./ЗАКР. или
подача газа/стоп
//предохранительный клапан 85-10 (EN 730) с огнепреградительным элементом и отсекателем обратного потока газа
//простой и быстрый настенный монтаж
//компактная конструкция на никелированной трубе прямойгольного сечения
//полностью смонтирован и проверен

Применение:
//для подключения к центральной системе газоснабжения, в зависимости от необходимого для рабочего процесса объема газа
//подходит для газоснабжения установок для резки металла
//стандартные или индивидуально сконструированные модели

Монтаж:
//направляющая из никелированной трубы прямоугольного сечения


газоснабжение:

1x ацетилен
входной ниппель под присварку 21,3 мм
запорный кран DN 10
газовый фильтр 622
регулятор давления
предохранительный клапан 85-10
резьбовое соединение на выходе G 3/4 LH AGS


1x отопительный кислород
штуцерное резьбовое соединение для трубопроводов из меди или нержавеющей стали 5x1
запорный кран DN 10
газовый фильтр 622
регулятор давления
предохранительный клапан 85-10
резьбовое соединение на выходе G3/4 RH AGS


1x кислород для резки металла
штуцерное резьбовое соединение для трубопроводов из меди или нержавеющей стали 15x1
запорный кран DN 10
газовый фильтр 622
регулятор давления
предохранительный клапан 85-10
резьбовое соединение на выходе 3/4 RH AGS,
//полностью смонтирован и проверен
